Як під'єднати смартфон до монітора та колонок


Можливо комусь стане в пригоді.
Є смартфон на Андроїді або Айфон. Є монітор, є колонки. І є бажання використати смартфон у якості плеєра, щоби на моніторі дивитися відео.

У принципі задача розв'язна за досить невеликий бюджет. Усе, що далі - куплено на ebay. Сумарна вартість менше 20 доларів.

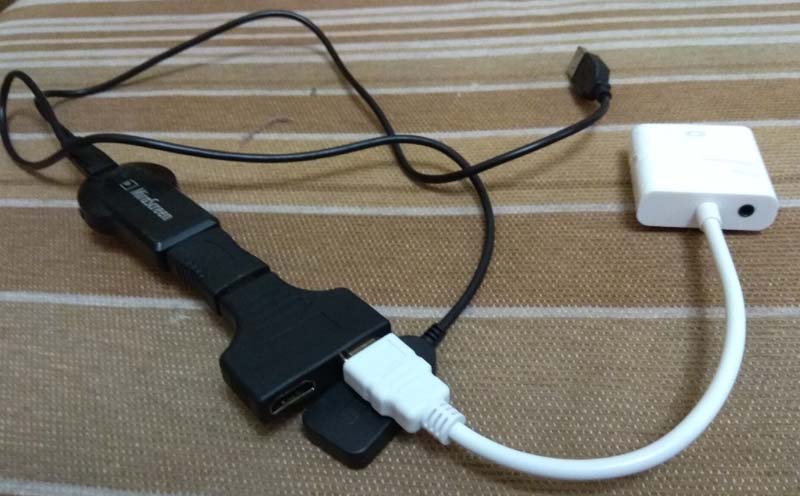

Для цього використовується чудернацька конструкція наступного виду :)
IMG_20171112_195101.jpg - 71kB

Центральним є пристрій Miracast, ціна трохи більше 10 доларів. Приймає або копію екрану телефона по стандарту Miracast, або мультимедійний контент за стандартом Airplay (стандарт для Iphone). Ноутбуки на Windows 10 також знають Miracast (власне з них він і пішов у світ), і також під'єднуються.

Пристрій вмикається прямо в HDMI гніздо телевізора, і все працює.
Miracast з нетопових смартфонів гальмує, з ноута все ок.
AirPlay працює супер. Для роботи з AirPlay на смартфон потрібно поставити програму BubblePnP.

А чому ж конструкція така складна? Тому що монітор, а не телевізор. Він колонок немає. Тому нам потрібно розділити потік на два. Для цього в конструкції є HDMI-сплітер (розгалужувач). І перехідник "мама-мама", щоби підключити його до пристрою.
В одне гніздо розгалужувача вже можна підключати кабель до монітора. У другий - іде конвертор з HDMI на VGA+звук. Важливо, що саме "+звук", бо є конвертори без звуку. Аудіороз'єм на конверторі (біла штука) видно на наступній фото.

IMG_20171112_195127.jpg - 72kB

Якщо монітор має VGA, то розгалужувача можна позбутися, він не потрібен. Вставити конвертор в перехідник і все готово. Колонки і монітор під'єднати до конвертора.

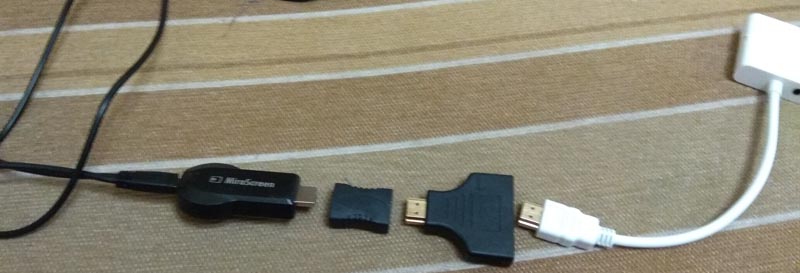

На наступній фото все це в трохи розібраному вигляді
IMG_20171112_195155.jpg - 53kB

Якщо є HDMI-монітор з аудіовиходом, то вся ця конструкція втрачає актуальність, колонки напряму включаються в монітор.

Чому не можна під'єднати колонки до телефона безпосередньо або через Bluetooth? Для чого це все?

Тому що передача відео по тих стандартах не синхронізується з локальним звуком. У випадку AirPlay (а він дає кращу якість зображення) те, що на телефоні взагалі немає відношення до того, що на екрані. Щоби звук відповідав відео, його треба брати з потоку, що транслюється на телевізор, а не з телефона безпосередньо.

Усі маленькі штучки в даній схемі коштують від 1 до 2 доларів, miracast в районі 10+







Переглянути профіль користувача Переглянути всі повідомлення цього користувача
Юрій Марків
Академік
****

Фотографія користувача


Повідомлень: 787
Зареєстрований: 10-12-2003
Місто: Lviv
Нема на форумі

Настрій: :-)

[*] написано 13-11-2017 у 12:33


А ще краще, якщо на смартфоні є порт mini hdmi. Або при виборі наступного смартфону купувати з таким портом. Тоді буде потрібен шнур за ~100 грн.
Переглянути профіль користувача Зайти на домашню сторінку користувача Переглянути всі повідомлення цього користувача
Андрій Пелещишин
Адміністратор
********

Фотографія користувача


Повідомлень: 9213
Зареєстрований: 19-6-2002
Місто: Львів, Україна
Нема на форумі

Настрій: Настрій не вказаний

[*] написано 13-11-2017 у 17:04


На жаль, такого досвіду не маю. Власне, схема для тих, хто усі основні компоненти (телефон, монітор, колонки) вже має.




Переглянути профіль користувача Переглянути всі повідомлення цього користувача
Андрій Пелещишин
Адміністратор
********

Фотографія користувача


Повідомлень: 9213
Зареєстрований: 19-6-2002
Місто: Львів, Україна
Нема на форумі

Настрій: Настрій не вказаний

[*] написано 25-11-2019 у 21:50


Погоджуюся що mhl (дротове з'єднання usb до hdmi) на порядок зручніше та простіше.
Проблема в тому, що ця характеристика була властива топовим моделям смартфонів. А тепер усе ще "краще" стало. Нові телефони обладнуються роз'ємом type-c (овальним таким, що дві сторони однакові) який в принципі не може використовуватися для таких цілей. Приїхали... :(
Замість прогресу суцільний регрес в сторону незручностей. Але то таке...

Власне це написав, тому що актуалізується наведена в темі схема під'їднання.




Переглянути профіль користувача Переглянути всі повідомлення цього користувача
Рост
Модератор
*******

Фотографія користувача


Повідомлень: 3645
Зареєстрований: 3-4-2003
Місто: Львів
Нема на форумі

Настрій: є

[*] написано 26-11-2019 у 13:08


Ага, заручники маркетингу.
В умовах, коли нова модель пристрою виходить раз в рік, а то й раз на пів року, в інженерів уже нема можливості придумати технологію, відкатати її, виправити помилки і довести до ідеалу. Тому що досконалість потребує часу. А маркетинг нав'язує тупі темпи, бо "ти вже купив новий смартфон?".
А ще заручники економіки, якій, щоб активно розвиватися потрібно нарощувати темпи і об'єми, щоб задовільнити споживацтво. Нав'язане суспільству в угоду швидшого розвитку економіки. Замкнене коло.
Всі говоримо, як прискорився технічний прогрес. А може не треба його так прискорювати? Може краще жити простіше, але якісніше? І не заганяти людей в стрес, який приводить уже до зниження якості життя, за, нібито, підвищення якого бореться технічний прогрес?
Коротше, все пішло не так, коли інженери дозволили гуманітаріям керувати собою :)




Рост
http://www.rost.lviv.ua
_________________

Переглянути профіль користувача Зайти на домашню сторінку користувача Переглянути всі повідомлення цього користувача
Андрій Пелещишин
Адміністратор
********

Фотографія користувача


Повідомлень: 9213
Зареєстрований: 19-6-2002
Місто: Львів, Україна
Нема на форумі

Настрій: Настрій не вказаний

[*] написано 26-11-2019 у 23:27


Цікаво що нормальні люди в тематичних форумах обурюються, що така класна функція як дротове підключення мобільного до телевізора через копійчаний (долар чи два) конектор зникла (до речі, в мене дууууже стара 7річна Соні Іксперія це підтримувала, і реально воно і просто і класно працювало). А хор молодих типу "хіпстерів" заперечує - тю, кабелі, ти що! Є chromecast чи miracast (тепер Wifi direct), і ти повітрям, повітрям..
А те, що пристрій треба купити, фірмові десь баксів 30, ліве китайське 10 (таке як на фото). Конектиться воно не супер, за кілька метрів лажає (все одно треба поряд з телевізором класти). Ну і зайвий пристрій.
Короче кажучи, люди справді хочуть дискомфорту ціною за новизну чи умовну ефектність
